Karta USCC


Wersji i rozwiązań tej karty do komputera IBM PC jest wiele np.:

Baycom USCC, PA0HZP’s OptoPcScc, DRSI PC*PA, PacComm PC-100, PC-110, PC120, S5-PCC

Wszystkie one jednak bazują na obwodach scalonych Z80SCC firmy ZILOG. Karta katalogowa jest na stronie PDF.
Opis oparto na dwóch kartach:

  • opracowanej przez kolegów z gdańskiego klubu SP2KDS (SP2GNB, SP2OVR, SP2QBN, SP2TFV).

Podstawowe dane:

płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/2
dwa obwody scalone Z80SCC dają 4 kanały transmisyjne
modem FSK k3 lub 1k2 na AM7810
modem BPSK (manchester) 2k4 do 76k8
złącze zawierające wszystkie sygnały niezbędne do podłączenia dwóch modemów zewnętrznych np. 9600 bodów lub szybszych
możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego i swobodny wybór IRQ

Ocena: Osobiście wykonałem jedną taką kartę i używam jej od ponad roku, współpracuje znakomicie z JNOS. Chwalę logikę tego rozwiązania. Po zmianach modemu nie jestem zmuszony do wymiany oprogramowania lub uciążliwego niejednokrotnie poszukiwania stosownego drivera. Zaletą jest również możliwość pracy z otwartym SQ – driver JNOS’a sam wypracowuje DCD. Przeprowadzone próby transmisji na 2k4 FSK zakończyły się sukcesem. Niestety nie przeprowadziłem prób transmisji z wykorzystaniem modemu Manchester, nie znalazłem korespondenta, który posiadałby taki modem.
Kliknij tu by dowiedzieć się czegoś więcej o karcie USCC z Gdańska

  • scc- opracowanej przez kolegów z Gostynia (SP3FKM i SQ3GJF)


Podstawowe dane:

płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/3
jeden obwody scalony Z80SCC daje 2 kanały transmisyjne
modem FSK 1k2 na TCM3105
złącze zawierające wszystkie sygnały niezbędne do podłączenia modemu zewnętrznego np. 9600 bodów lub szybszego
możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego i swobodny wybór IRQ

Autorzy zaprojektowali tą kartę z myślą o użytkownikach choć i na węźle sprawuje się doskonale. Przeprowadzone przez autorów testy pod Flexnet’em, Linux’em, Jnos’em, Baycom’em, Tfpcx’em wykazały poprawność działania. Do portu zewnętrznego dołączano modemy DF9IC, G3RUH, FX589 oraz Machaster, pracowały poprawnie w tym Manchaster, DF9IC oraz Fx589 do 38k4. Od ponad roku karta ta pracuje na węźle gostyn.ampr.org.
Kliknij tu by dowiedzieć się czegoś więcej o karcie USCC z Gostynia

Fragment z pliku autoexec.nos pozwalający uruchomić kartę USCC w programie JNOS ver. 111a lub wyżej:
attach scc karta 1 init 300 2 4 5 -4 0 11 p4915200 10 t0
attach scc karta 0 ax25 vhf 256 1200 1024 sp3uqs-5 s
param vhf 1 10
param vhf 2 64
param vhf 3 10
param vhf 4 5
ESCC CARD
Uwagi końcowe:

Warto by nasi twórcy sprzętu do PR zwrócili uwagę na nowszą wersję SCC – ZILOG Z85230. Opis znajduje się na poniżej w plikach PDF:

Karty katalogowe:

  • Z8030 uproszczony opis SCC SCC
  • Z8030 układ SCC stosowany na karcie USCC SCC
  • Z80230 uproszczony opis ESCC rozszerzona wersja SCC
  • FX589 układ modemu GMSK stosowany między innymi w TNC Kantronics 9612 (~280kB).
  • FX614 układ modemu FSK stosowany między innymi do transmisji 1k2 (~410kB).
  • XC5202/4 dokumentacja ukladu FPGA stosowanego w modemie YAM (~590kB).
  • GAL zestawienie układów GAL/PAL różnych firm (~25kB).

ESCC zawiera w swej strukturze fifo i jej obsługa nie obciąża w takim stopniu procesora komputera.

W przypadku budowy łącz o szybkościach powyżej 9k6 zastosowanie karty uscc z Z85230 na pokładzie jest na dobrą sprawę jedynym rozsądnym rozwiązaniem.

Linux, JNOS, TFPCX oraz inne drivery do PR potrafią tą kostkę obsługiwać.

Widok innych fabrycznych kart z escc:

Karta ESCC opracowana w SP.

Karta ESCC


Karta ESCC jest w 100% zgodna programowo z kartą USCC

Pozytywne efekty działania kart USCC oraz:

wąpliwości w instalowaniu na fix na tych kartach modemów czy to manchester czy 1k2,
niewygodnego podłączania modemów na kablach. (wyprowadzanie sygnałów MOS i napiecia +5V poza komputer)
mocowanie nieprzystosowanych do tego modemów wewnątrz komputera zachęciły do powtórnego opracowania całości. Zapadła decyzja o konieczności opracowania karty umożliwiającej łatwą i prostą modyfikację poprzez nakładanie na nią modemów na stosowne złącza. Na wyjściu karty znajdują się standardowe złącza TRx (DB9F).
Niezawodny Staszek SP2GNB opracował dwustronną płytkę drukowaną z metalizacją otworów oraz złoceniem złącz ISA. W efekcie finalnym powstało sprzętowe rozwiązanie:

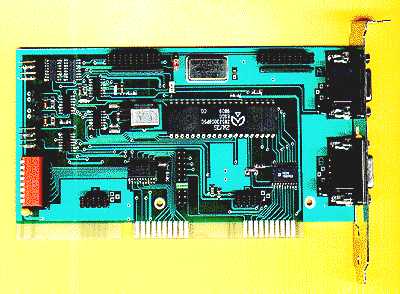

karta ESCC

  • płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/2,
  • jeden obwód scalony SCC/ESCC daje 2 radiowe kanały transmisyjne,
  • możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego,
  • IRQ 3,4,5,7,9,10,11,12,14,15,
  • dwa złącza HS zawierają wszystkie sygnały niezbędne do podłączenia dwóch modemów,
  • dwa złącza TRx,
  • zasilanie +/- 12V oraz =5V dla modemów
  • LED PTT oraz DCD dla każdego kanału,
  • wyłączalny układ watch-dog linii PTT dla każdego kanału,
  • wygodny dostęp do przełącznika adresów oraz złącz LED,
  • sygnały dla TRx’a dostępne na złączach DB9 na śledziu karty,
  • opcjonalny oscylator zapewnia modemom sygnał zegarowy dla dowolnych prędkości,
  • zastosowanie technologii SMD pozwoliło zmniejszyć wymiary karty i obniżyć koszt.

Modemy dla karty ESCC
modem gmskW komplecie opracowane zostały w mieszanej technologii SMD/standart modemy:

9k6 w/g DF9IC
1k2 (opracowanie własne)
1k2/2k4/k3 na AM7910 (opracowanie SP3FKM/SQ3GJF)
1k2/2k4 na TCM3105 (opracowanie SP3FKM/SQ3GJF)
W przygotowaniu:
modem GMSK, na zdjęciu wersja testowa w wykonaniu SP3FKM
modem manchester.

Wspólne opracowanie karty ESCC oraz wymienialnych modemów pozwoliło na optymalizację ilości elementów i zapewnienie wysokiej funkcjonalności rozwiązania.

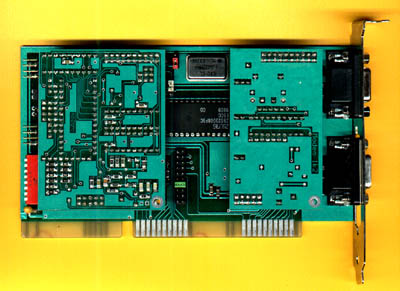

Na zdjęciu obok karta ESCC wyposażona w modemy 9k6 oraz 1k2.

Projekt adresowany jest głównie do użytkowników choć i na węźle sprawować się będzie doskonale. W przypadku konieczności rozbudowy można po prostu do komputera zainstalować więcej kart ESCC.
Karta umożliwia zastosowanie nowszej wersji SCC – ZILOG Z85230 ESCC (opis znajduje się na stronie pdf). Układ ten zawiera w swej strukturze fifo i jego obsługa nie obciąża w takim stopniu procesora komputera. Linux, JNOS, oraz inne drivery do PR potrafią tą kostkę obsługiwać.

Wyposażenie karty w obwód scalony Z85230 jest zalecane szczególnie w systemie LINUX.
W przypadku budowy łącz o szybkościach powyżej 9k6 zastosowanie karty uscc z Z85230 na pokładzie jest na dobrą sprawę jedynym rozsądnym rozwiązaniem.

Driver SCC/ESCC potrafi obsługiwać zarówno Z8030 SCC jak i Z85230 ESCC, również ich dowolne zestawienie.
Karta wyposażona w Z8030 może pracować w dupleksie jesli zostanie dostarczony zegar zewnętrzny 32 razy większy od baudrate. Dla kart wyposażonych w Z85230 warunek ten nie jest konieczny.

Szczegółowy opis autorstwa Andrew Benham’a G8FSL w source JNOS’a. Lub kliknij po przyklad.
