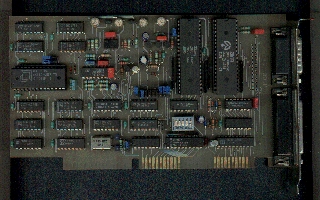

Karta USCC
Wersji i rozwiązań tej karty do komputera IBM PC jest wiele np.:
Baycom USCC, PA0HZP’s OptoPcScc, DRSI PC*PA, PacComm PC-100, PC-110, PC120, S5-PCC
Wszystkie one jednak bazują na obwodach scalonych Z80SCC firmy ZILOG. Karta katalogowa jest na stronie PDF.
Opis oparto na dwóch kartach:
- opracowanej przez kolegów z gdańskiego klubu SP2KDS (SP2GNB, SP2OVR, SP2QBN, SP2TFV).
Podstawowe dane:
płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/2
dwa obwody scalone Z80SCC dają 4 kanały transmisyjne
modem FSK k3 lub 1k2 na AM7810
modem BPSK (manchester) 2k4 do 76k8
złącze zawierające wszystkie sygnały niezbędne do podłączenia dwóch modemów zewnętrznych np. 9600 bodów lub szybszych
możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego i swobodny wybór IRQ
Ocena: Osobiście wykonałem jedną taką kartę i używam jej od ponad roku, współpracuje znakomicie z JNOS. Chwalę logikę tego rozwiązania. Po zmianach modemu nie jestem zmuszony do wymiany oprogramowania lub uciążliwego niejednokrotnie poszukiwania stosownego drivera. Zaletą jest również możliwość pracy z otwartym SQ – driver JNOS’a sam wypracowuje DCD. Przeprowadzone próby transmisji na 2k4 FSK zakończyły się sukcesem. Niestety nie przeprowadziłem prób transmisji z wykorzystaniem modemu Manchester, nie znalazłem korespondenta, który posiadałby taki modem.
Kliknij tu by dowiedzieć się czegoś więcej o karcie USCC z Gdańska
- scc- opracowanej przez kolegów z Gostynia (SP3FKM i SQ3GJF)
Podstawowe dane:
płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/3
jeden obwody scalony Z80SCC daje 2 kanały transmisyjne
modem FSK 1k2 na TCM3105
złącze zawierające wszystkie sygnały niezbędne do podłączenia modemu zewnętrznego np. 9600 bodów lub szybszego
możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego i swobodny wybór IRQ
Autorzy zaprojektowali tą kartę z myślą o użytkownikach choć i na węźle sprawuje się doskonale. Przeprowadzone przez autorów testy pod Flexnet’em, Linux’em, Jnos’em, Baycom’em, Tfpcx’em wykazały poprawność działania. Do portu zewnętrznego dołączano modemy DF9IC, G3RUH, FX589 oraz Machaster, pracowały poprawnie w tym Manchaster, DF9IC oraz Fx589 do 38k4. Od ponad roku karta ta pracuje na węźle gostyn.ampr.org.
Kliknij tu by dowiedzieć się czegoś więcej o karcie USCC z Gostynia
Fragment z pliku autoexec.nos pozwalający uruchomić kartę USCC w programie JNOS ver. 111a lub wyżej:
attach scc karta 1 init 300 2 4 5 -4 0 11 p4915200 10 t0
attach scc karta 0 ax25 vhf 256 1200 1024 sp3uqs-5 s
param vhf 1 10
param vhf 2 64
param vhf 3 10
param vhf 4 5
ESCC CARD
Uwagi końcowe:
Warto by nasi twórcy sprzętu do PR zwrócili uwagę na nowszą wersję SCC – ZILOG Z85230. Opis znajduje się na poniżej w plikach PDF:
Karty katalogowe:
- Z8030 uproszczony opis SCC scc.
- Z8030 układ SCC stosowany na karcie USCC SCC
- Z80230 uproszczony opis ESCC rozszerzonej wersji SCC
- FX589 układ modemu GMSK stosowany między innymi w TNC Kantronics 9612 (~280kB).
- FX614 układ modemu FSK stosowany między innymi do transmisji 1k2 (~410kB).
- XC5202/4 dokumentacja ukladu FPGA stosowanego w modemie YAM (~590kB).
- GAL zestawienie układów GAL/PAL różnych firm (~25kB).
ESCC zawiera w swej strukturze fifo i jej obsługa nie obciąża w takim stopniu procesora komputera.
W przypadku budowy łącz o szybkościach powyżej 9k6 zastosowanie karty uscc z Z85230 na pokładzie jest na dobrą sprawę jedynym rozsądnym rozwiązaniem.
Linux, JNOS, TFPCX oraz inne drivery do PR potrafią tą kostkę obsługiwać.

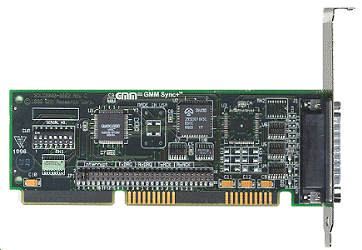

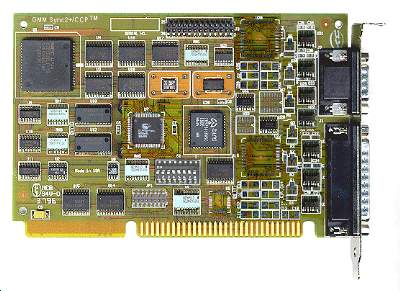

Widok innych fabrycznych kart z escc:

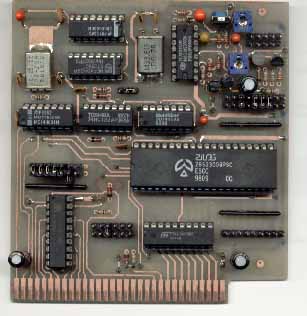

Karta ESCC opracowana w SP.
